JJG4-2015《鋼卷尺檢定規程》中明確規定，檢定Ⅰ級鋼卷尺及測深鋼卷尺時，受檢點的偏差值應采用0.01mm的讀數顯微鏡讀數，標準鋼卷尺加修正值使用。規程中“檢定Ⅱ級鋼卷尺以及后續檢定的鋼卷尺，標準鋼卷尺不加修正值，各受檢點的偏差值用目力估讀?！边@句話，由規程起草人馬藝清、劉佳麗發表在《中國計量》雜志2016年7期“JJG4-2015《鋼卷尺檢定規程》解讀”一文知，應理解為“Ⅱ級鋼卷尺后續檢定時可使用標準鋼卷尺標稱值直接測量，II級鋼卷尺首次檢定時，標準鋼卷尺應加修正值使用?！?/span>
為避免示值誤差正、負號弄錯，采用示值誤差定義“測量儀器示值與對應輸入量的參考量值之差”，計算示值誤差快速、準確，如圖所示。

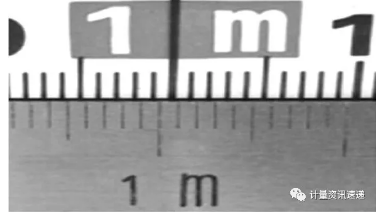

圖中，刻線較粗的尺為被測尺，刻線較細的尺為標準鋼卷尺。以被測尺1m為測量點，即被檢鋼卷尺示值(或標稱值)為1m。確定測量點后，參考量值讀數方法為:首先，讀取距離測量點附近的標準鋼卷尺整米點為參考量值的整米點(單位為m)，然后，加上或減去標準鋼卷尺整米點距離被檢尺測量點之間的數值(單位為mm)。當標準鋼卷尺整米點未到達被檢尺測量點時,參考量值的整米點加上距離被檢尺測量點之間的數值；當標準鋼卷尺整米點超過被檢尺測量點時,參考量值的整米點減去距離被檢尺測量點之間的數值。因此讀取圖1參考量值(或標準值)為1m+0.6mm，從而根據示值誤差定義知，圖1被檢鋼卷尺示值誤差為示值誤差=被檢鋼卷尺示值-參考量值=1m-(1m+0.6mm)=-0.6mm。
3.張緊力
鋼卷尺的尺帶均具有一定彈性,張緊力的偏差、尺帶受力的長短直接影響示值誤差。張緊力的偏差、尺帶受力的長短與示值誤差的關系如下式:
式中:Δ——示值誤差，mm；L——檢定臺的長度(即尺帶受力的長度)；ΔP——張緊力偏差；E——彈性系數(2000kg/mm2)；F——鋼卷尺尺帶橫截面面積(由尺帶厚度和寬度計算)。 通過實驗可知,檢定鋼卷尺示值誤差時，施加張緊力的時間也影響示值誤差。施加張緊力幾分鐘內與施加張緊力在12小時以上，目力估讀讀數有明顯差異，用讀數顯微鏡讀數在幾小時之內即可發現差異。
4.分段測量
由于檢定臺長度的限制，全長超出檢定臺長度的鋼卷尺必須采用分段法測量。隨著分段數的增多，累積誤差增大，分段測量時讀數應累加之前每段偏差值或示值誤差。分段不同，尺帶所受的張緊力也會隨之變化，根據式(1)可知，每米施加張緊力與每5m、10m處施加張緊力，尺帶全長受力不同，影響測量結果。
5.溫度及尺帶溫度線膨脹系數
檢定前，標準尺與被檢尺在規定的溫度下等溫，平衡溫度時間不少于4小時。溫度測量儀器本身誤差，沿測量軸線方向的空氣溫度存在溫度梯度，標準尺與被檢尺的溫度線膨脹系數的不同等直接影響測量結果。
在鋼卷尺檢定過程中，很多因素直接影響測量結果，如標準尺與被檢尺的線紋寬度、溫度的波動、尺帶的重力等。這些因素或疊加或抵消，有時肉眼讀數難以分辨察覺，必要時采用讀數顯微鏡讀數，要嚴格執行檢定規程相關規定，以得到更可靠的測量結果。
本文刊發于《中國計量》雜志2020年第6期
作者：內蒙古自治區赤峰市產品質量計量檢測所 楊志國 雷志雯
