為了提高數字電壓表在直流電位差計檢定的效率及結果的有效性，下面筆者就基于數字電壓表的直流電位差計自動檢定裝置進行討論。

一 裝置的功能需求
　　

　　1.實現對直流電位差計的自動測量、數據自動處理及自動生成原始記錄功能。電位差計自動檢定裝置通過計算機和數據采集器的功能可以有效提高人工記錄數據。

　　2.自動檢定裝置所使用的數字電壓表的誤差修正和mV、μV位數值的準確性及有效性確認。例如，目前常用的高等級數字電壓表FLUKE八位半的8508A和吉時利七位半的2182A等，在中國計量科學研究院進行量值溯源時，其量值一般溯源至其最小量程的十分之一，即mV量程的級別。而在用數字表對直流電位差計進行檢定過程中，要求數字表要有與被檢直流電位差計相一致的量程即可。但在實際使用及計量標準的考核中，對數字表在μV級別甚至nV級別數值的有效性及準確性難以確認。因此，對數字表的mV、μV及nV位數值的準確性及有效性需經確認和誤差修正。

　　3.檢定裝置提供高穩定度的供電電壓源。直流電位差計的高穩定供電電壓源是其準確度的保證。


二 裝置的設計討論

　　基于數字電壓表的直流電位差計自動檢定裝置主要是完成對直流電位差計的直接自動測量，其原理框圖如圖1所示。其主要是以數字電壓表直接測量電位差計的方法為參考，通過對數字電壓表誤差進行修正補償?shù)姆椒ǎ酶叻€(wěn)定度電壓源對電位差計進行供電，采用控制采集器以實現自動誤差補償，實現自動測量、自動處理測量數據的檢定系統。

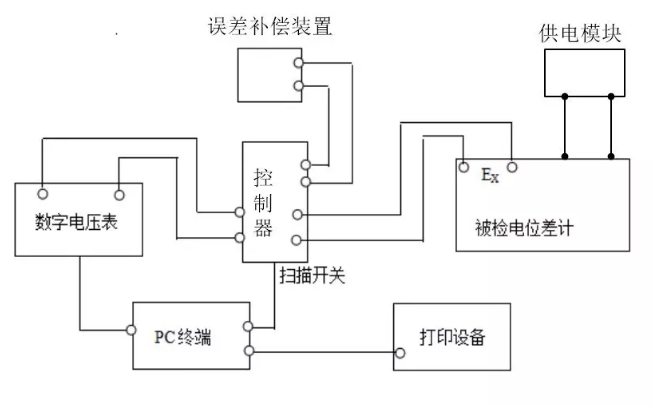

圖1　基于數字電壓表的直流電位差計自動檢定裝置原理框圖

　　項目參照國家檢定規程給出的檢定方法，為實現自動測量、自動化數據處理和提高數字電壓表的準確度等級，檢定裝置中加入了誤差補償端口、數據采集控制器、PC終端、控制軟件及相應的打印設備。該自動檢定裝置可以通過誤差修正端口對數字電壓表的誤差進行補償和修正，PC端通過控制采集器打開電位差計測量通道，對電位差計的電勢進行測量，測量結果自動采用修正值進行修正，并將修正后的結果添加到原始記錄模板的相應位置處。依次測量完成后，可將記錄存儲到存儲器中，并可以通過外接打印設備完成原始記錄的打印工作。

　　基于數字電壓表的直流電位差計自動檢定裝置誤差補償裝置是通過FLUKE多功能標準源的直流微小電流作為標準電流源，其在一等直流電阻器上的壓降作為標準電壓，用以對數字電壓表上的mV、μV及nV位數值的準確性及有效性進行確認和誤差修正。

　　基于數字電壓表的直流電位差計自動檢定裝置的供電模塊高穩定度供電電源采用二級穩壓電路設計，一級穩壓采用穩壓器實現，二級穩壓采用光電穩壓系統。

　　基于數字電壓表的直流電位差計自動檢定裝置在電位差計的檢定過程中具有效率高、人為操作對誤差影響小等優點，可大幅提升人員的工作效率，節約支出，保證其量值傳遞的準確、可靠和有效。

本文刊發于《中國計量》雜志2018年第9期

作者：天津市計量監督檢測科學研究院　付江楠 姬更新 趙新明 周恩源 邊娜 趙青
